一、簡介(喇叭口形式)

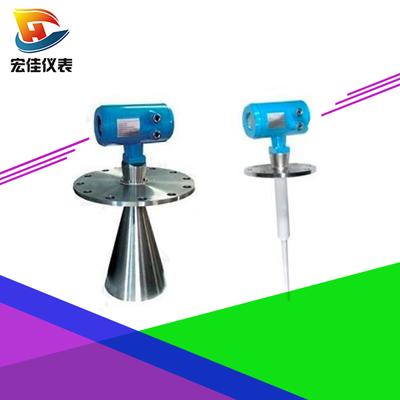

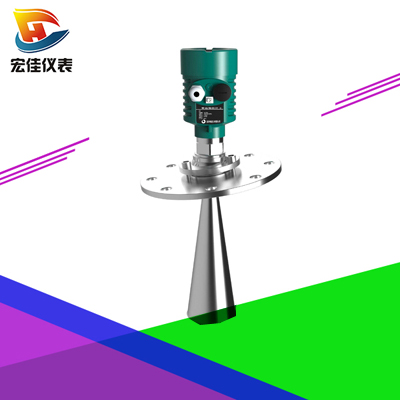

   HJ-LD-YWJ系列傳感器是26G高頻雷達式物位測量儀表，輸出4-20mA模擬信號，測量距離可達70米。 天線被進一步優化處理，新型的快速的微處理器可以進行高速率的信號分析處理，使得儀表可以用于：反應釜或固體料倉非常復雜的測量條件。

二、原理

    高頻微波脈沖發射較窄的微波脈沖，經天線向下傳輸，微波接觸到被測介質表面后被反射回來，再次被天線系統接收并將其傳輸給電子線路部分自動轉換成物位信號。（因為微波傳播速度極快，電磁波到達目標并經反射返回接收器這一來回所用的時間幾乎是瞬間的）

 三、參數及尺寸安裝

      選型

        選型

二.簡介（桿式）

一、測量原理

    導波雷達是基于時間行程原理的測量儀表，雷達波以光速運行，運行時間可以通過電子部件被轉換成物位信號。探頭發出高頻脈沖并沿纜式探頭傳播，當脈沖遇到物料表面時反射回來被儀表內的接收器接收，并將距離信號轉化為物位信號。

二、輸入

    反射的脈沖信號沿纜繩傳導至儀表電子線路部分，微處理器對此信號進行處理，識別出微波脈沖在物料表面所產生的回波。正確的回波信號識別由智能軟件完成，距離物料表面的距離D與脈沖的時間行程T成正比：  D=C×T/2   其中C為光速

因空罐的距離E已知，則物位L為：   L=E-D

三、輸出

    通過輸入空罐高度E（=零點），滿罐高度F（=滿量程）及一些應用參數來設定，應用參數將自動使儀表適應測量環境。對應于4－20mA輸出。

四、參數及尺寸安裝

五、選型

三.簡介（纜式）

一、測量原理

    導波雷達是基于時間行程原理的測量儀表，雷達波以光速運行，運行時間可以通過電子部件被轉換成物位信號。探頭發出高頻脈沖并沿纜式探頭傳播，當脈沖遇到物料表面時反射回來被儀表內的接收器接收，并將距離信號轉化為物位信號。

二、輸入

    反射的脈沖信號沿纜繩傳導至儀表電子線路部分，微處理器對此信號進行處理，識別出微波脈沖在物料表面所產生的回波。正確的回波信號識別由智能軟件完成，距離物料表面的距離D與脈沖的時間行程T成正比：  D=C×T/2   其中C為光速

因空罐的距離E已知，則物位L為：   L=E-D

三、輸出

    通過輸入空罐高度E（=零點），滿罐高度F（=滿量程）及一些應用參數來設定，應用參數將自動使儀表適應測量環境。對應于4－20mA輸出。

四、參數及尺寸安裝

選型

    接線方式
